Notice d'utilisation - Peugeot 406: Changer une lampe

  1. Feux de croisement
  2. Feux de route

2 lampes (H7-55W)

  •  Appuyez sur la languette et retirez le couvercle de protection correspondant à la lampe défectueuse.
  •  Débranchez le connecteur.
  •  Appuyez sur l'extrémité de l'agrafe de fixation pour la dégager. Remplacez la lampe.
  •  Lors du remontage, assurez-vous de la bonne position des crans d'orientation et du bon verrouillage de l'agrafe de fixation.
  •  Rebranchez le connecteur.
  •  Reposez le couvercle de protection.

3 - Feux de position (W 5 W)

Tournez la douille à l'aide du levier et retirez-la. Remplacez la lampe.

4 - Indicateurs de direction (P 21 W)

Tournez d'un quart de tour le porte-lampe et retirez-le. Remplacez la lampe.

Remarques : ne touchez les lampes H7 qu'avec un chiffon sec.

Pour remplacer les lampes côté gauche, retirez le couvercle de protection de la batterie.

Répétiteur latéral de clignotant (WY 5 W)
Répétiteur latéral de clignotant (WY 5 W)

  •  Tirez la partie arrière du transparent et dégagez l'ensemble.
  •  Tournez le connecteur d'un quart de tour et retirez-le.
  •  Remplacez la lampe.
doivent Les lampes "ambre" doivent être remplacés par des lampes de caractéristiques et de couleur identiques.

Dans certaines conditions climatiques (températures basses, humidité), la présence de buée sur la face interne de la glace des projecteurs est normale ; elle disparait quelques minutes après l'allumage des feux.

Troisième feu stop berline (5 lampes W 5 W)
Troisième feu stop berline (5 lampes W 5 W)

Abaissez les deux agrafes métaliques situées de chaque côté du feu et faites coulisser le cache vers l'arrière.

Retirez le porte-lampe.

Remplacez la lampe défectueuse.

Feux arrière berline
Feux arrière berline

  1. Indicateurs de direction (P 21 W).
  2. Feux de recul (P 21 W).
  3. Feux stop/Feux de position (P 21/5 W).
  4. Feux de position (P 21/5 W).
  5. Feu antibrouillard (P 21 W).

Ces 5 lampes se changent de l'intérieur du coffre :

  •  retirez les clips de maintien puis dégagez la moquette,
  •  retirez le connecteur en appuyant sur la languette A,
  •  retirez le porte-lampe en pinçant les languettes,
  •  remplacez la lampe défectueuse.

Feux de hayon
Feux de hayon

Ouvrez la trappe suivant la prédécoupe.

Débranchez le connecteur en dégageant la languette A.

Dévissez les deux écrous.

Retirez le feu en pinçant les deux languettes B.

Extraire le porte-lampes en appuyant

Extraire le porte-lampes en appuyant sur les languettes C.

Remplacez la lampe défectueuse.

  1.  Feux de position (P 21/5 W).
  2.  Feux de recul (P 21 W).
  3.  Feu antibrouillard (P 21 W).

Feux de plaque minéralogique (W 5 W)
Feux de plaque minéralogique (W 5 W)

Retirez le transparent.

Remplacez la lampe défectueuse.

Changer un fusible
Changer un fusible

Les boîtes à fusibles sont placées sous la planche de bord et dans le compartiment moteur.

Boîte à fusibles planche de bord Dévissez les trois vis d'un quart de tour avec une pièce de monnaie.

Tirez la commande A et basculez le couvercle pour accéder aux fusibles.

Dépose et pose d'un fusible

Avant de remplacer un fusible, il est nécessaire de connaître la cause de l'incident et d'y avoir remédié. Les numéros des fusibles sont indiqués sur la boîte à fusibles.

Utilisez la pince A placée sur le boîtier.

Remplacez toujours un fusible défectueux par un fusible de calibre équivalent.

Bon
Bon

Mauvais
Mauvais

Pince A
Pince A

Démontez la garniture inférieure de planche de bord pour accéder au Boîtier

Démontez la garniture inférieure de planche de bord pour accéder au Boîtier de Servitude Intelligent.

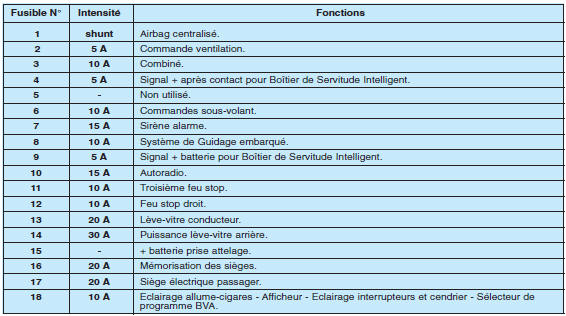

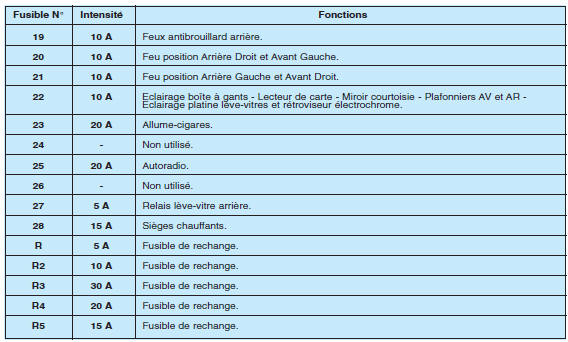

Boîte à fusibles planche de bord

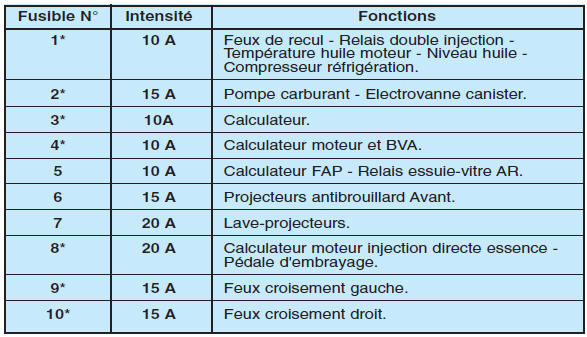

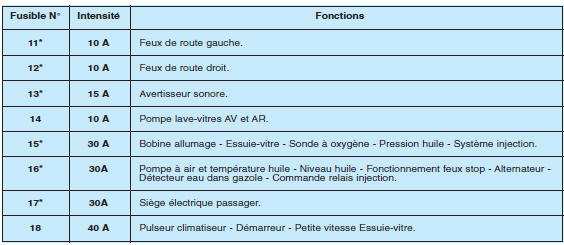

Fusibles compartiment moteur
Fusibles compartiment moteur

Boîte à fusibles

Pour accéder au boîtier situé dans le compartiment moteur (à côté de la batterie), déclipez le couvercle.

Après intervention, refermez très soigneusement le couvercle.

votre véhicule est conçu Le circuit électrique de votre véhicule est conçu pour fonctionner avec les équipements de série ou optionnels.

Avant d'installer d'autres équipements ou accessoires électriques sur votre véhicule, consultez un Point Service PEUGEOT.

Certains accessoires électriques ou la façon dont ils sont montés peuvent avoir des effets néfastes sur le fonctionnement de votre véhicule, c'est-à-dire les circuits électroniques de commande, le circuit audio et le circuit de charge électrique.

PEUGEOT décline toute responsabilité pour les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant de l'installation d'accessoires auxiliaires non fournis et non recommandés par PEUGEOT et non installés selon ses prescriptions, en particulier pour tout appareil dont la consommation dépasse 10 milliampères.

* Les maxi fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention doit être effectuée par votre Point Service PEUGEOT.
