Revue technique automobile - Peugeot 406: Mise au point moteur

Jeu aux soupapes

  •  Le jeu aux soupapes étant réglé par des poussoirs hydrauliques, il n y a pas lieu de contrôler ni de régler ce jeu qui est maintenu en permanence à une valeur correcte.

Courroie de distribution

Moteur EW10J4

  • Outils nécessaires (Fig.Mot.1) :
  •  [1] pige de calage du vilebrequin (-).

    0189-B.

  •  [2] piges de calage de moyeux d'arbre à cames (-). 0189-AZ.
  •  [3] Épingle de maintien de courroie (-).

    0189-K.

  •  [4] Pige de positionnement du galet tendeur dynamique (-).0189-J.

Dépose

Dépose

  •  Débrancher la batterie .
  •  Déposer :
  • la roue AVD,
  •  l'écran pare-boue AVD,
  •  la courroie d'accessoires,
  •  la batterie et son bac.
  •  Déposer (Fig.Mot.2) :
  •  les vis (1),
  •  la poulie d'entraînement des accessoires (2).
  • Écarter la biellette anticouple inférieure.

Nota : ne pas desserrer les vis de fixation (A).

  •  Desserrer les vis du carter supérieur de distribution.
  •  Déposer le carter supérieur de distribution (3) par le haut.
  •  Desserrer les vis du carter inférieur de distribution.

  • Déposer le carter inférieur de distribution (4) par le bas, en prenant soin de ne pas le détériorer.
  •  Piger (Fig.Mot.3) :
  •  le volant moteur à l'aide de l'outil [1],
  •  les arbres à cames ; à l'aide de l'outil [2].

  • Desserrer la vis (5) pour dégager le support galet (6) de la nervure (B) du cartercylindres.
  •  Déposer la courroie de distribution.

Repose

Impératif : - remplacer systématiquement la courroie de distribution.

- vérifier que les galets (7 et 8) ainsi que la pompe à eau (9) tournent librement (absence de jeu et point dur); vérifier également que ces galets ne sont pas bruyants et/ou qu'ils ne présentent pas de projections de graisse (Fig.Mot.4),

- en cas de remplacement du galet (8), le

- en cas de remplacement du galet (8), le serrer à 3.5 daN.m.

  •  Engager la courroie sur le pignon de vilebrequin (10) en respectant son sens de montage.
  •  Immobiliser la courroie à l'aide de l'outil [3] sur le pignon de vilebrequin .
  •  Reposer la courroie de distribution, brin bien tendu, dans l'ordre suivant :
  •  galet enrouleur (8),
  •  la poulie (11 et 12),
  •  la pompe à eau (9),
  •  le galet tendeur (7).

Tension de pose de la courroie

Impératif : Cette opération doit être réalisée moteur froid.

  •  Ramener le support galet (6) en position, sur la nervure (B) du bloc-cylindres (Fig.

    Mot.5).

  •  Déposer l'outil [3] (Fig.Mot.6) :
  •  (C) : Position maxi.
  •  (D) : Position de tension nominale.
  •  A l'aide de l'empreinte hexagonale E, faire tourner le galet dans le sens de la

Calage et tension :
  •  Engager la courroie sur le pignon de vilebrequin en respectant son sens de montage.
  •  Immobiliser la courroie à l'aide de l'outil (3).
  •  Reposer la courroie de distribution, brin bien tendu, dans l'ordre suivant :
  •  galet enrouleur
  •  la poulie d'admission
  •  la pompe à eau
  •  le galet tendeur
  •  Ramener le support galet (17) en position, sur la nervure (B) du bloc-cylindres.
  •  Déposer l'outil (3).

(C) : Position maxi.
(D) : Position de tension nominale.

  •  A l'aide de l'empreinte hexagonale E, faire tourner le galet dans le sens de la flèche (sens anti-horaire) jusqu'à amener l'index (22) en position C pour tendre la courroie au maximum.
  •  Mettre en place l'outil (4).
  •  Tourner le galet dans le sens horaire (sens inverse de la flèche) à l'aide de l'empreinte hexagonale jusqu'à un léger contact du curseur avec la pige [4].

Impératif : Ne jamais faire effectuer une rotation d'un tour complet au galet (7).

Nota : Cette opération permet de positionner l'index (22) en position nominale (D).

  •  Serrer la vis (16) en maintenant le galet à l'aide de l'empreinte hexagonale (E) : Serrage à 2,1 daN.m.
  •  Déposer les piges (1,2 et 4).
  •  Effectuer 10 tours de vilebrequin dans le sens de rotation moteur (Sens horaire).

Impératif : ne jamais revenir en arrière avec le vilebrequin ; aucune pression ou action extérieure ne doit être appliquée sur la courroie.



Tension de pose de la courroie Contrôle :
  •  Vérifier la position de l'index tendeur (22).

Nota : Si l'index (22) n'est pas à sa position de réglage (D).

  •  Recommencer les opérations de tension de pose de la courroie de distribution.
  •  Piger la poulie d'arbre à cames d'admission à l'aide de l'outil [2] :
  • piger le vilebrequin à l'aide de l'outil [1].
  • lorsque la pose de l'outil [1] est possible, poursuivre les opérations de repose.

Impératif : En cas d'impossibilité de repose de l'outil [1], repositionner le flasque.



[1] Pige de calage du vilebrequin (-).0189- B).
[2] Piges de calage de moyeux d'arbre à cames (-). 0189-AZ).
[3] Epingle de maintien de courroie (- ).0189-K.
[4] Pige de positionnement du galet tendeur dynamique (-).0189-J.

flèche (sens anti-horaire) jusqu'à amener

flèche (sens anti-horaire) jusqu'à amener l'index (13) en position C pour tendre la courroie au maximum.

  •  Mettre en place l'outil [4].
  •  Tourner le galet dans le sens horaire (sens inverse de la flèche) à l'aide de l'empreinte hexagonale jusqu'à un léger contact du curseur avec la pige.

Impératif : ne jamais faire effectuer une rotation d'un tour complet au galet (7).

Nota : cette opération permet de positionner l'index (13) en position nominale (D).

Impératif : l'index (13) doit dépasser l'encoche (D) d'une valeur angulaire d'au moins 10 (dans le cas contraire : remplacer le galet tendeur ou l'ensemble courroie distribution et galet tendeur).

  •  Serrer la vis (5) en maintenant le galet à l'aide de l'empreinte hexagonale (E) : Serrage à 2,0 daN.m.
  •  Déposer les piges [1, 2 et 4].
  •  Effectuer 10 tours de vilebrequin dans le sens de rotation moteur (sens horaire).

Impératif : ne jamais revenir en arrière avec le vilebrequin ; aucune pression ou action extérieure ne doit être appliquée sur la courroie.

Tension de courroie de distribution

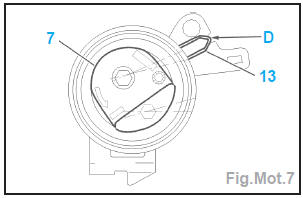

  •  Contrôle (Fig.Mot.7) :
  •  vérifier la position de l'index tendeur (13),
  •  si l'index tendeur n'est pas à sa position de réglage (D) : Recommencer les opérations de tension de pose de la courroie de distribution.

Position du vilebrequin

Position du vilebrequin

  •  Piger :
  •  la poulie d'arbre à cames d'admission à l'aide de l'outil [2].
  •  le vilebrequin à l'aide de l'outil [1].
  •  Lorsque la pose de l'outil [1] est possible, poursuivre les opérations de repose.

Impératif : En cas d'impossibilité de repose de l'outil [1], repositionner le flasque (7).

Flasque

Repositionnement (Fig.Mot.8)

  • Immobiliser le vilebrequin à l'aide de l'outil [5].
  •  Desserrer la vis (14) de façon à libérer le pignon (15) du vilebrequin.
  •  Amener le flasque (16) au point de pigeage à l'aide de l'outil [5].
  •  Mettre en place l'outil [1].
  •  Serrer la vis (19) à 4,0 daN.m, puis effectuer un serrage angulaire de 53 +- 4 à l'aide d'un outil genre FACOM D.360.
  •  Déposer les outils [1, 2 et 5].

Repose (suite)

  •  Reposer :
  •  le carter de distribution (4),
  •  le carter de distribution (3).
  •  Reposer la poulie de vilebrequin (2).
  •  Serrer les 4 vis (1) à 2,0 daN.m.
  •  Remettre le moteur en position initiale.
  •  Reposer la courroie d'accessoires.
  •  Reposer le support moteur intermédiaire droit (côté distribution) (Fig.Mot.9) :
  •  serrer les 3 vis (17) à 6,0 daN.m (support intermédiaire / support moteur),
  •  serrer l'écrou (18) à 4,5 daN.m (caisse / support intermédiaire),
  •  serrer les 2 vis (19) à 2,0 daN.m.
  •  Reposer le support moteur gauche (côté boîte de vitesses) et serrer l'écrou frein (20) à 6,5 daN.m.
  •  Déposer les outils [6 et 7].
  •  Serrer la vis de la biellette anti-couple inférieure à 4,5 daN.m.
  •  La repose s'effectue dans l'ordre inverse de la dépose.

Moteur EW10D

  •  Outils nécessaires (Fig.Mot.10/11) :
  •  [1] Pige de calage du vilebrequin (-).

    0189-B.

  •  [2] Piges de calage de moyeux d'arbre à cames (Échappement) (-). 0189-AZ.
  •  [3] Piges de calage de moyeux d'arbre à cames (Admission) (-). 0189-L.

  • [4] Pige de positionnement (-). 0189-J.
  •  [5] outil d'immobilisation de moyeu (-).

    0606-A1/(-). 0606-A2.

  •  [6] Épingle de maintien de courroie (-).

    0189-K.

  •  [7] Traverse de maintien GMP (-). 0009.

Calage et tension :
  •  Engager la courroie sur le pignon de vilebrequin en respectant son sens de montage.
  •  Immobiliser la courroie à l'aide de l'outil (3) sur le pignon de vilebrequin.
  •  Reposer la courroie de distribution, brin bien tendu, dans l'ordre suivant :
  •  galet enrouleur
  •  la poulie d'admission et d'échappement
  •  la pompe à eau
  •  le galet tendeur



Position du vilebrequin :
  •  Piger :
  • la poulie d'arbre d'admission à l'aide de l'outil (2).
  • le vilebrequin à l'aide de l'outil (1).
  •  Lorsque la pose de l'outil (1) est possible, poursuivre les opérations de repose.

Impératif : En cas d'impossibilité de repose de l'outil (1), repositionner le flasque.



Tension de pose de la courroie :
  •  Ramener le support galet (6) en position, sur la nervure (B) du bloc-cylindres.
  •  Déposer l'outil (3).

(C) : Position maxi.
(D) : Position de tension nominale.

  •  A l'aide de l'empreinte hexagonale E, faire tourner le galet dans le sens de la flèche (sens anti-horaire) jusqu'à amener l'index (13) en position C pour tendre la courroie au maximum.
  •  Mettre en place l'outil (4).
  •  Tourner le galet dans le sens horaire (sens inverse de la flèche) à l'aide de l'empreinte hexagonale jusqu'à un léger contact du curseur avec la pige.

Impératif : Ne jamais faire effectuer une rotation d'un tour complet au galet (7).

Nota : Cette opération permet de positionner l'index (13) en position nominale (D).

Impératif : L'index (13) doit dépasser l'encoche (D) d'une valeur angulaire d'au moins 10 (dans le cas contraire : remplacer le galet tendeur ou l'ensemble courroie distribution et galet tendeur).

  •  Serrer la vis en maintenant le galet à l'aide de l'empreinte hexagonale (E) : Serrage à 2,0 daN.m.
  •  Déposer les piges (1,2,3 et 4).
  •  Effectuer 10 tours de vilebrequin dans le sens de rotation moteur (Sens horaire).

Impératif : ne jamais revenir en arrière avec le vilebrequin ; aucune pression ou action extérieure ne doit être appliquée sur la courroie.



Tension de courroie de distribution Controle :
  •  Vérifier la position de l'index tendeur (13).
  •  Si l'index tendeur n'est pas à sa position de réglage (D) : recommencer les opérations de tension de pose de la courroie de distribution



[1] Pige de calage du vilebrequin (-).0189-B).
[2] Pige de calage de moyeux d'arbre à cames (Echappement) (-). 0189- AZ).
[3] Pige de calage de moyeux d'arbre à cames (Admission) (-). 0189-L).
[4] Pige de positionnement (-).0189-J.
[5] Epingle de maintien de courroie (-).0189-K.

Dépose

  •  Déposer le cache-style moteur.
  •  Débrancher la batterie.
  •  Déposer :
  •  le cache sous moteur,
  •  la roue AVD,
  •  l'écran pare-boue AVD,
  •  la courroie d'accessoires,
  •  le cache-style (1).
  •  Mettre en place l'outil [7] (Deux opérateurs sont nécessaires).
  •  Maintenir le moteur à l'aide du crochet de l'outil [7] (Fig.Mot.11).

Impératif : afin de ne pas endommager le flexible d'échappement maintenir le moteur dans sa position initiale.

  •  Déposer la vis de masse (2) et écarter le faisceau (Fig.Mot.12).

  • Débrancher les connexions du calculateur.
  •  Écarter :
  •  le faisceau (3),
  •  la durit d'alimentation (4).
  •  Déposer la biellette anticouple (5).

Nota : récupérer la chape (6).

  •  Déposer :
  •  l'écrou (7),
  •  les 3 vis (8),
  •  le support moteur intermédiaire droit (9).
  •  Déposer (Fig.Mot.13) :
  •  les vis (10) + la poulie d'entraînement des accessoires,
  •  le carter de distribution (11),
  • carter de distribution (12).

Important : ne pas desserrer les vis de

Important : ne pas desserrer les vis de fixation (A).

Impératif : Ne pas desserrer les vis de fixation (13) (Fig.Mot.14).

  • Piger :
  •  l'arbre à cames échappement à l'aide de l'outil [2],
  •  l'arbre à cames admission à l'aide de l'outil [3],
  •  le vilebrequin à l'aide de l'outil [1].
  •  Desserrer la vis (16) au maximum .
  •  Dégager le support galet (17) de la nervure (B) du carter-cylindres (pour lui permettre un débattement plus grand).
  •  Déposer la courroie de distribution.

Repose

Impératif : - remplacer systématiquement la courroie de distribution.

- vérifier que les galets (18 et 19) ainsi que la pompe à eau (20) tournent librement (absence de jeu et point dur); vérifier également que ces galets ne sont pas bruyants et/ou qu'ils ne présentent pas de projections de graisse (Fig.Mot.15),

- en cas de remplacement du galet (19), le

- en cas de remplacement du galet (19), le serrer à 3.5 daN.m.

  •  Engager la courroie sur le pignon de vilebrequin (21) en respectant son sens de montage.
  •  Immobiliser la courroie à l'aide de l'outil [6] sur le pignon de vilebrequin.
  •  Reposer la courroie de distribution, brin bien tendu, dans l'ordre suivant :
  •  galet enrouleur (19),
  •  les pignons (22 et 23),
  •  la pompe à eau (20),
  •  le galet tendeur (18).

Nota : corriger l'alignement de la courroie en amenant l'axe de la courroie dans la position la plus verticale possible sans affleurer sur les flasques.

Tension de pose de la courroie

Impératif : cette opération doit être réalisée moteur froid.

  •  Ramener le support galet (17) en position, sur la nervure (B) du bloc-cylindres (Fig.

    Mot.16).

  • Déposer l'outil [6] (Fig.Mot.17) :
  •  (C) : Position maxi,
  •  (D) : Position de tension nominale.

  • A l'aide de l'empreinte hexagonale (E), faire tourner le galet dans le sens de la flèche (sens anti-horaire) jusqu'à amener l'index (24) en position (C) pour tendre la courroie au maximum.
  •  Mettre en place l'outil [4].
  •  Tourner le galet dans le sens horaire (sens inverse de la flèche) à l'aide de l'empreinte hexagonale (E) jusqu'à un léger contact du curseur avec la pige.

    Impératif : ne jamais faire effectuer une rotation d'un tour complet au galet (18).

Nota : cette opération permet de positionner l'index (24) en position nominale (D).

  •  Serrer la vis (16) en maintenant le galet à l'aide de l'empreinte hexagonale (E) : Serrage à 2,0 daN.m.
  •  Déposer les piges [1, 2, 3 et 4].
  •  Effectuer 10 tours de vilebrequin dans le sens de rotation moteur (sens horaire).

Impératif : ne jamais revenir en arrière avec le vilebrequin ; aucune pression ou action extérieure ne doit être appliquée sur la courroie.

Tension de courroie de distribution

Contrôle

  •  Vérifier la position de l'index tendeur (24) (Fig.Mot.18).

  • Si l'index tendeur n'est pas à sa position de réglage (D) : Recommencer les opérations de tension de pose de la courroie de distribution.

Position du vilebrequin

  •  Piger :
  •  la poulie d'arbre à cames d'admission à l'aide de l'outil [3].
  •  le vilebrequin à l'aide de l'outil [1].
  •  Lorsque la pose de l'outil [1] est possible, poursuivre les opérations de repose.

Impératif : en cas d'impossibilité de repose de l'outil [1], repositionner le flasque (15).

Flasque

Repositionnement (Fig.Mot.19) :

  •  Immobiliser le vilebrequin à l'aide de l'outil [5].

  • Desserrer la vis (14) de façon à libérer le pignon (21) du vilebrequin.
  •  Amener le flasque (15) au point de pigeage à l'aide de l'outil [5].
  •  Mettre en place l'outil [1].
  •  Serrer la vis (14) à 4,0 +- 0,4daN.m, puis effectuer un serrage angulaire de 53 +- 4 à l'aide d'un outil genre FACOM D.360.
  •  Déposer les outils [1, 3 et 5].

Repose (suite)

  •  Reposer :
  •  le carter de distribution (12),
  •  la poulie de vilebrequin.
  •  Serrer les 4 vis (10) à 2,1 daN.m.
  •  le carter de distribution (11).
  •  Reposer le support moteur intermédiaire D (9) (Côté distribution)
  •  serrer les 3 vis (8) à 6,1 daN.m,
  •  serrer l'écrou (7) à 4,5 daN.m.
  •  Reposer :
  •  la biellette anticouple (5),
  •  la chape (6).
  •  Serrer :
  •  la vis (25) à 4,5 daN.m,
  •  la vis (26) à 4,5 daN.m.
  •  La repose s'effectue dans l'ordre inverse de la dépose.
  •  Reposer la courroie d'accessoires et le cache-style (1).

Courroie d'accessoires

Outil nécessaire (Fig.Mot.20) :

  •  [1] pige pour galet dynamique (-). 0189-E.

Dépose

Dépose

  •  Déposer (Fig.Mot.21) :
  •  la roue AVD,
  •  l'écran pare-boue AVD.

  • Détendre la courroie en agissant sur la vis (1).
  •  Piger le tendeur dynamique (2) à l'aide de l'outil [1].
  •  Déposer la courroie (si présente).

Impératif : vérifier que les galets (3) et (4) tournent librement (absence de jeu et de point dur).

Repose

  •  Reposer la courroie.
  •  Veiller à ce que la courroie soit correctement positionnée dans les gorges des différentes poulies.
  •  Déposer la pige [1] en tirant légèrement sur le brin.
  •  La repose s'effectue dans l'ordre inverse de la dépose.

Arbres à cames

  •  Outils nécessaires (Fig.Mot.22) :

  • [1] Piges de calage de moyeux d'arbre à cames (-). 0189-A.
  •  [2] Tampon de montage du joint d'arbre à cames (-). 0189-D1/D2.
  •  [3] Tuyau avec embout pour valve SHRADER (-). 0141-T1.

Dépose

  •  Déposer :
  •  la courroie de distribution.
  •  le cache-style.
  •  Déposer (Fig.Mot.23) :
  •  les piges d'arbres à cames [1],
  •  les pignons d'arbre à cames (1 et 2),
  •  le bloc bobine compacté (3),
  •  le capteur (4),
  •  les couvre-culasses (5 et 6),

Nota : Desserrer progressivement et

Nota : Desserrer progressivement et en spirale les vis de culasse en commençant par l'extérieur.

  •  Positionner la clé plate de 24 mm sur le méplat (7) de l'arbre à cames (Fig.

    Mot.24).

  • Desserrer la vis (8).
  •  Répéter l'opération pour le 2ème arbre à cames (si nécessaire).
  •  Déposer :

 EW10J4 :

  •  les moyeux d'arbre à cames (9).

 EW10D :

  •  les pignons et moyeu VTC (bouchon et vis).

Suite

  •  le carter (10).
  •  Desserrer les vis de fixation du carter-chapeau d'arbre à cames progressivement et en spirale, en commençant par l'extérieur, de manière à le décoller de quelques millimètres de son plan de joint.
  •  Déposer les carters paliers d'arbres à cames.
  •  Déposer les arbres à cames.
  •  Faire basculer chaque arbre à cames en appuyant sur l'extrémité (côté embrayage) pour décoller le palier centreur (côté distribution).
  •  En cas de dépose des poussoirs :
  •  repérer l'emplacement des poussoirs avant dépose,
  •  utiliser une ventouse du type extrémité d'un rodoir de soupapes.
  •  Chasser l'huile des taraudages recevant les vis de fixation des carters paliers d'arbres à cames.

Repose

  •  Repose des poussoirs :
  •  huiler les corps de poussoirs
  •  reposer les poussoirs en respectant leurs emplacements d'origine,
  •  s'assurer de la libre rotation des poussoirs dans la culasse.
  • Huiler les paliers d'arbres à cames.
  •  Vérifier la présence des goupilles (11) (Fig.Mot.25/26).

  • Positionner l'arbre à cames équipé de la cible du capteur (4) côté échappement.
  •  Positionner le 2ème arbre à cames.

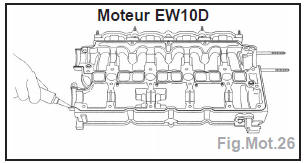

  •  Déposer un cordon de pâte à joint SILICONE CATEGORIE 2 en (A) sur le pourtour des plans de joints et des taraudages recevant les vis de fixation.
  •  Reposer le carter paliers muni du perçage du capteur (4) côté échappement.
  •  Reposer le 2ème carter palier.

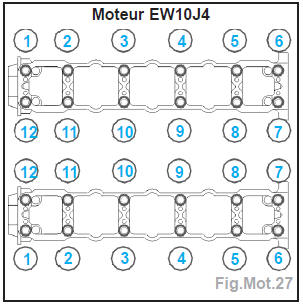

  •  Approcher puis serrer progressivement les vis de fixation dans l'ordre indiqué (Fig.Mot.27/28).

EW10J4

EW10J4

  •  Préserrer les vis à 0,5 daN.m et serrer à 1,0 daN.m.

EW10D

  •  Approcher les 23 vis et les serrer dans l'ordre à 1,0 daN.m.

Nota : Contrôler le dépassement des arbres à cames par rapport à la culasse E = 8,0 +- 0,2 mm.

Suite

  •  Reposer le carter de distribution.
  •  Avant la mise en place du joint d'arbre à cames, s'assurer que le fond de logement est exempt de pâte à joint.
  •  Monter les joints neufs à l'aide de l'outil [2].

Identification des moyeux (EW10J4 jusqu'au 0046687)

  •  L'identification des moyeux d'arbre à cames est possible grâce à une empreinte (B) comportant un chiffre (Fig.

    Mot.29).

  • Moyeu ....................................repère B
  •  échappement ....................................2
  •  admission ..........................................3

Suite

  •  Serrer les vis de fixation des moyeux sur l'arbre à cames à 7,5 daN.m en immobilisant l'arbre à cames à l'aide d'une clé plate.
  •  Reposer les couvre-culasses équipés de joints neufs en respectant l'ordre indiqué.
  •  Procéder vis par vis et dans l'ordre indiqué (Fig.Mot.30/31).
  •  EW10J4 :
  •  préserrage ......................à 0,5 daN.m
  •  serrage ............................à 1,1 daN.m
  • EW10D :
  •  serrer les vis de 1 à 6 à 1,0 daN.m.

Suite

Suite

  •  Reposer la courroie de distribution.
  •  La repose s'effectue dans l'ordre inverse de la dépose.
  •  Initialiser les différents calculateurs.
    Méthodes de réparation
    ...

    Culasse
    Outils nécessaires :  [1] Tuyau avec embout pour valve SHRADER (-). 0141-T1.  [2] Douille pour vis de culasse (-). 0185. Dépose  Déposer l'&ea ...

    D'autres materiaux:

    Portes
    Ouverture des portes de l'extérieur Ouverture des portes de l'intérieur Verrouillage de l'intérieur Pour verrouiller, appuyez sur le bouton A. Le verrouillage des portes avant permet de condamner les portes avant, arrière et le coffre. Sur les autres portes, le bouton n'agit que sur la porte concernée. Verrouillage centralisé automatique ...

    Categorie


    Manuel du conducteur Peugeot 406, revue technique automobile Peugeot 406
