Revue technique automobile - Peugeot 406: Lubrification
Revue technique automobile - Peugeot 406 / Évolutions des modèles (Moteur essence 2.0 EW) / Caractéristiques / Lubrification
- Graissage sous pression assuré par une pompe à engrenages intérieurs de type "duocentrique".

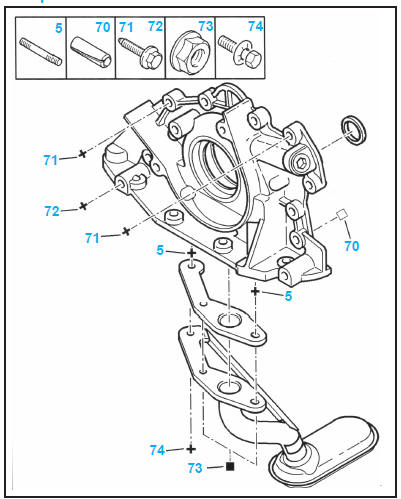

Pompe à huile
- Tarage du clapet de décharge(bar) ..............................6,0 +- 1
Carter - filtre - sonde
- Capacité(l) :
- sans filtre à huile................................................................4,0
- avec filtre à huile..............................................................4,25
- Capacité entre le mini et maxi de la jauge ........................1,7 l
Nota : possibilité de vidanger par aspiration.
- Pression d'huile (bar) à 80C :
- à 1000 tr/mn ......................................................................1,5
- à 3000 tr/mn ......................................................................5,0
