Revue technique automobile - Peugeot 406: Lubrification
Revue technique automobile - Peugeot 406 / Évolutions des modèles (Moteur HDI 2.0 et 2.2) / Caractéristiques / Lubrification
- Lubrification sous pression assurée par pompe à huile entraînée par chaîne en bout de vilebrequin.

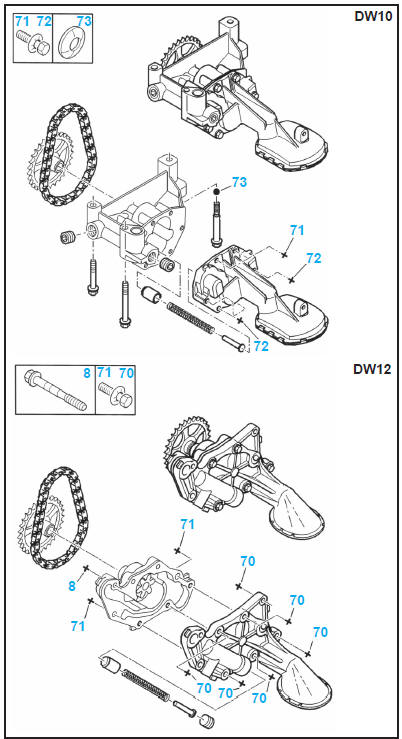

Pompe à huile
Capacité (l)
- Sans filtre :
- DW10 ..............................................................................4,25
- DW12 ..............................................................................4,50
- Avec filtre à huile :
- DW10 ..............................................................................4,50
- DW12 ..............................................................................4,75
- Entre mini et maxi ................................................................1,5
Pression d'huile (bar) à 80C
- A 1000 tr/mn ........................................................................2,0
- A 2000 tr/mn ........................................................................4,0
Carter - filtre - sonde
